單列圓柱滾子軸承通常是只受徑向力，與同尺寸球軸承相比，徑向承載能力提高1.5-3倍，剛性好、耐沖擊，它特別適用于剛性支承的、又支承短軸、受熱伸長而引起軸向位移的軸和安裝拆卸需要分離型軸承之機器附件。主要用于大型電機、機床主軸、發動機前后支承軸、火車客車車箱軸支承、柴油機曲軸、汽車拖拉機變速箱等。
圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承，及NNU、NN等雙列圓柱滾子軸承。該軸承是內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。
特點
1. 滾子與滾道為線接觸或修下線接觸，徑向承載能力大，適用于承受重負荷與沖擊負荷。
2. 摩擦系數小，適合高速，極限轉速接近深溝球軸承。
3. N型及NU型可軸向移動，能適應因熱膨脹或安裝誤差引起的軸與外殼相對位置的變化，可作自由端支承使用。
4. 對軸或座孔的加工要求較高，軸承安裝后外圈軸線相對偏斜要嚴加控制，以免造成接觸應力集中。
5. 內圈或外圈可分離，便于安裝和拆卸。
圓柱滾子與滾道呈線接觸，徑向載荷能力大。既適用于承受重載荷與沖擊載荷，也適用于高速旋轉。
圓柱滾子軸承滾道及滾動體呈幾何形狀。經改進設計后，具有較高的承載能力，擋邊和滾子端面的新型結構設計，不僅提高了軸承的軸向承載能力，同時改善了滾子端面與擋邊接觸區域的潤滑條件，提高了軸承的使用性能。
構造型式

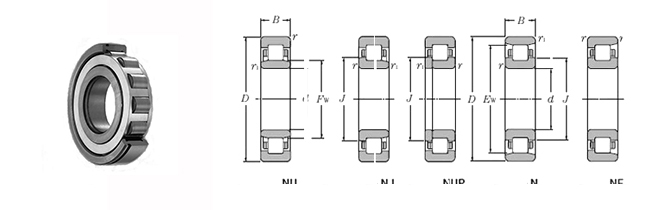

1．外圈無擋邊N0000型和內圈無擋邊NU0000型，圓柱滾子軸承此種軸承可接受較大的徑向載荷,極限轉速高,不束縛軸或外殼的軸向位移,不能接受軸向載荷。
2．內、外圈均帶擋邊的圓柱滾子軸承NJ0000型、NF0000型軸承可束縛軸或外殼一個方向的軸向位移,并能接受較小的單向軸向載荷。NU0000+HJ0000型、NJ0000+HJ0000型、NUP0000型軸承，可在進口軸承的軸向間隙領域內束縛軸或外殼兩個方向的軸向位移，并能接受較小的雙向軸向載荷。
N、NU型
N型軸承的外圈無擋邊，內圈的兩側有擋邊?？梢栽试S軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此,該類結構適用于作為游動端軸承使用。
NJ、NF型
NJ型軸承的外圈兩側有擋邊，內圈單側有擋邊?？梢猿惺芤欢康膯蜗蜉S向負荷。NF型的外圈單側有擋邊，內圈兩側有擋邊。也可承受一定量的單向軸向負荷。因此，該類結構適用于作為單方向的軸向定位軸承用。
NUP、NFP型
NUP型的軸承是外圈兩側有擋邊，內圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈?？梢猿惺芤欢康碾p向軸向負荷。
NFP型的軸承外圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此,適合于作為固定端軸承使用。
NH（NJ+HJ）型
NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短，加上平擋圈不是固定的，使用不方便，而NH型軸承可以利用NJ型軸承整個內圈的寬度，與軸保持更緊密的配合。而且NH型軸承在安裝和拆卸更方便。
NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此,適合于作為固定端軸承使用。
圓柱滾子軸承根據精度等級可分PO,P6，P5,P4，P2.精度等級從低依次到高排序。
